Produktbeschreibung
Max. horizontale Reichweite 17 / 21 / 24 / 28 / 32 / 33 m

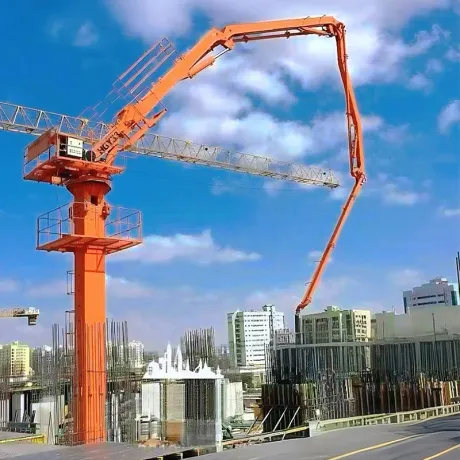

Dieser Betonverteilermast stellt eine fortschrittliche Baulösung dar, die sich ideal für verschiedene Betonkonstruktionen eignet, darunter Hochhäuser, Brücken, Fundamente und andere architektonische Arbeiten. Sein integriertes Selbstklettersystem steigert die Betriebseffizienz bei vertikalen Bauprojekten erheblich und sorgt gleichzeitig für eine hervorragende Qualität der Betoneinbringung und eine erhebliche Reduzierung des Arbeitsaufwands.
Unser selbstkletternder Betonverteilerausleger ist ein fortschrittliches, hydraulisch angetriebenes Hilfsgerät, das die Betonverteilereffizienz bei Hochhaus- und Großbauprojekten erheblich steigern soll. Entwickelt für eine nahtlose Integration mit stationäre Betonpumpen und LKW-montierten Pumpen ist diese Ausrüstung ideal für die Erweiterung des Gießbereichs über mehrere Etagen während des Hochbaus.
Mit Modellen von 17m bis 33m Dank des großen Platzierungsradius bietet unser selbstkletternder Betonverteilermast flexible Konfigurationen, um unterschiedlichen Projektanforderungen gerecht zu werden. Unabhängig davon, ob er in Aufzugsschächten oder direkt auf Gebäudeböden installiert ist, nutzt der Ausleger ein hydraulisches Selbstklettersystem, um entlang steigender Bodenebenen aufzusteigen – eine manuelle Demontage oder Neupositionierung des Krans ist nicht mehr erforderlich.
Das System umfasst:
◈Primäre Turmstruktur
◈Automatischer Klettermechanismus
◈360°-Schwenkantriebseinheit
◈Zweistufige Stützbasis (oberer/unterer Sockel)
◈Mehrgelenkiger Ausleger
◈Hydraulikaggregat
◈Intelligentes Steuerungssystem
Die dreiteilige Auslegerbaugruppe verfügt über robuste, kastenförmige Strukturelemente, die hydraulisch betätigt werden, um präzise Falt- und Entfaltungsvorgänge zu ermöglichen. Durch koordinierte Gelenk- und Drehbewegungen (typischer Arbeitsbereich 210°) erreicht das System eine flächendeckende Abdeckung aller Bauzonen innerhalb seines Aktionsradius.
Mithilfe des hydraulischen Klettermechanismus steigt die Ausrüstung synchron zum Baufortschritt durch vorgefertigte Bodendurchdringungen nach oben. Die maximale Platzierungshöhe wird durch die Druckkapazität der gekoppelten Betonpumpe bestimmt.
✮Überdruckventile: Schutz vor Systemüberlastungen
✮Hydraulikzylinder mit Doppelverriegelung: Gewährleisten die Sicherheit bei der Beibehaltung der Position
✮Drehbewegungsbegrenzer: Verhindert unkontrollierte Schwingungen des Gestänges
✮Ausfallsicheres Bremssystem: Entspricht den industriellen Sicherheitsstandards
1. Verbesserte Platzierungsgenauigkeit durch computergestützte Positionierung
2. Reduzierung der Zykluszeit durch automatisierte Kletterfunktion
3. Reduzierter manueller Eingriff beim vertikalen Transport
4.Optimierte Betonkonsolidierung mit kontrollierten Einbauraten
5.Adaptive Konfiguration für komplexe Architekturgeometrien
|
Modell |
HGY17 |
HGY21 |
HGY24 |
HGY28 |
HGY32 |
HGY33 |
||
|
1 |
Horizontal (m) |
17 |
21 |
24 |
28 |
32 |
33 |
|
|
2 |
Länge der Ausleger (m) |
1. Abschnitt |
6.67 |
7.96 |
9.03 |
10.23 |
14.23 |
8.86 |
|
2. Abschnitt |
5.73 |
6.95 |
7.95 |
9.31 |
9.31 |
8.02 |
||
|
3. Abschnitt |
4.6 |
6.1 |
7.03 |
8.47 |
8.47 |
8.01 |
||
|
4. Abschnitt |
– |
7.85 |
||||||
|
3 |
Artikulation der Ausleger (°) |
1. Abschnitt |
0~90 |
0~92 |
||||
|
2. Abschnitt |
0~180 |
0~177 |
||||||
|
3. Abschnitt |
0~180 |
0~180 |
||||||
|
4. Abschnitt |
– |
0~181 |
||||||
|
4 |
Drehwinkel (°) |
360 |
||||||
|
5 |
Standhöhe (m) |
22 |
||||||
|
6 |
Turmstruktur (mm) |
750×750 |
||||||
|
7 |
Abmessung der Förderleitung (mm) |
Ф125 |
||||||
|
8 |
Schlauchlänge (mm) |
3000 |
3000 |
3000 |
||||
|
9 |
Funktionsweise |
Funkfernbedienung/Kabel/Panel-Steuerung |
||||||
|
10 |
Leistung (kw) |
5.5 |
11 |
15 |
||||
|
11 |
Hydraulikdruck (Mpa) |
20 |
22 |
20 |
23 |
28 |
||
|
12 |
Macht |
380V/50Hz |
||||||
